TZT63A 系列
結構設計緊湊，安裝便利
可根據實際需要定制安裝法蘭
采用滾珠絲桿技術
高性能，低噪音，省能源，超長使用壽命
內置定位碼盤，精準定位伸縮長度
后置電磁剎車，確保自鎖穩定
產品描述
工作原理：
電動機經過同步輪減速，帶動絲桿轉動；絲桿的轉動推動螺母直線運動，從而實現把電機的旋轉運動變成直線運動，通過電機的正反轉，實現推桿的伸縮運動。

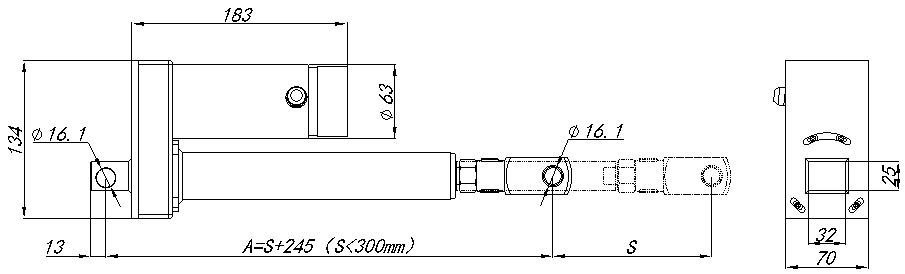

TZT63A系列推桿安裝尺寸Installation dimension of push rod ：
安裝形式Installation form
A=叉頭形，孔徑 Fork head, aperture 16.1mm
B=定制化
技術參數表 Technical Parameters：
|
電壓 Voltage |
12V DC、24V DC、36V DC、48V DC、60V DC |
|
最大推（拉）力 Maximum Load |
2500N |
|
空載速度 No-load speed |
5～120mm/s |
|
最小安裝尺寸 Minimum installation size |
S+245mm（S<300mm） |
|
S+265mm（S>300mm） |
|
|
顏色 Colour |
銀灰色或灰色 Silver gray or black |
|
噪音 Noise |
≦55dB |
|
工作溫度 Working temperature range |
-20℃ ～ +55℃ |
|
信號反饋 Signal feedback |
100PPr編碼器、極限位反饋 100ppr encoder、Limit position signal feedback |
|
控制方式control mode |
過流保護、編碼器無極調速Over current protection, stepless speed regulation of encoder |
|
線長 Line length |
550mm 、1500mm |
|
行程可控制 The stroke can be controlled ） |
|
TZT63A 規格型號選擇Specification and model selection
負載速度表Load speedometer ：
|
代號 （Code） |
額定負載 Rated load |
額定電流（A） Rated load Current（A） |
額定速度mm/s Rated speed mm/s |
空載速度mm/s No-load speed mm/s |
自鎖力N Self locking force N |
|
|
推力N Thrust N |
拉力 N Pull N |
|||||
|
A |
2500 |
2200 |
5 |
8 |
10 |
2500 |
|
B |
1800 |
1600 |
5 |
18 |
20 |
1500 |
|
C |
1200 |
1000 |
4.5 |
45 |
50 |
1000 |
|
D |
600 |
400 |
5 |
75 |
80 |
500 |
|
E |
200 |
150 |
5 |
110 |
120 |
200 |
|
電機額定電壓(24V DC) 電機額定電流與額定電壓成反比關系 The rated current of the motor is inversely proportional to the rated voltage |
||||||
速度、電流與負載關系圖Speed, current and load diagram
