TWC45C 系列-升降桌電動推桿
采用高效率無刷電機驅動，使用壽命更長
結構設計緊密，占空小
可根據實際需要定制安裝法蘭
防腐鋁合金材質
內置行程限位開關
安裝簡易、操作方便，自動化程度高
質優價廉，性能穩定。
產品描述
工作原理：
電動機經過N級（速比根據定戶需要可調）齒輪減速，帶動絲桿轉動；絲桿的轉動推動螺母直線運動，從而實現把電機的旋轉運動變成直線運動，通過電機的正反轉，實現推桿的伸縮運動。

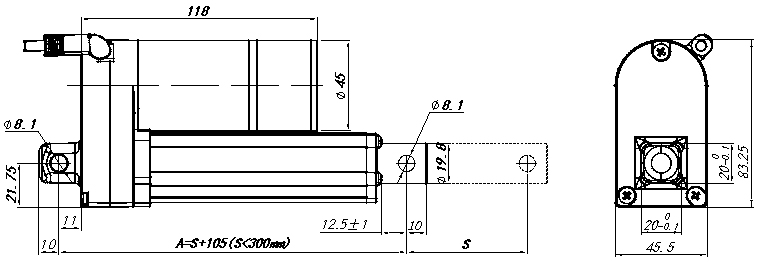

TWC45C系列推桿安裝尺寸Installation dimension of push rod ：

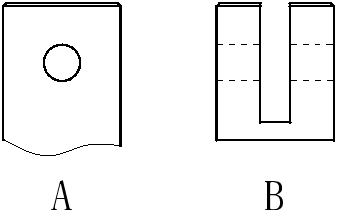

安裝形式Installation form
A=圓柱形，孔徑 Cylindrical, aperture 8.1mm
B=叉頭形，孔徑 Fork head, aperture 8.1mm
C=定制化
技術參數表 Technical Parameters：
|
電壓 Voltage |
12V DC、24V DC、36V DC、48V DC、60V DC |
|
最大推（拉）力 Maximum Load |
2000N |
|
空載速度 No-load speed |
5～98mm/s |
|
最小安裝尺寸 Minimum installation size |
S+105mm（S<300mm） |
|
S+125mm（S>300mm） |
|
|
顏色 Colour |
銀灰色或灰色 Silver gray or black |
|
噪音 Noise |
≦60dB |
|
工作溫度 Working temperature range |
-20℃ ～ +55℃ |
|
信號反饋 Signal feedback |
霍爾傳感器、極限位反饋 Holzer sensor、Limit position signal feedback |
|
控制方式control mode |
有無過流保護、有無霍爾傳感Whether there is over-current protection and Hall sensor |
|
線長 Line length |
550mm 、1500mm |
|
內置行程開關（行程可控制） Built-in limit switch （The stroke can be controlled ） |
|
TWC45C 規格型號選擇Specification and model selection
負載速度表Load speedometer ：
|
代號 （Code） |
額定負載 Rated load |
額定電流（A） Rated load Current（A） |
額定速度mm/s Rated speed mm/s |
空載速度mm/s No-load speed mm/s |
自鎖力N Self locking force N |
|
|
推力N Thrust N |
拉力 N Pull N |
|||||
|
A |
2000 |
1800 |
2.5 |
4.5 |
5.5 |
2000 |
|
B |
1500 |
1400 |
2.5 |
6 |
7 |
1500 |
|
C |
1200 |
1100 |
2.8 |
9 |
11 |
1200 |
|
D |
800 |
700 |
2 |
12 |
15 |
800 |
|
E |
600 |
450 |
2 |
18 |
20 |
600 |
|
F |
400 |
360 |
2.2 |
22 |
25 |
400 |
|
G |
200 |
150 |
2 |
45 |
50 |
200 |
|
電機額定電壓(24V DC) 電機額定電流與額定電壓成反比關系 The rated current of the motor is inversely proportional to the rated voltage |
||||||

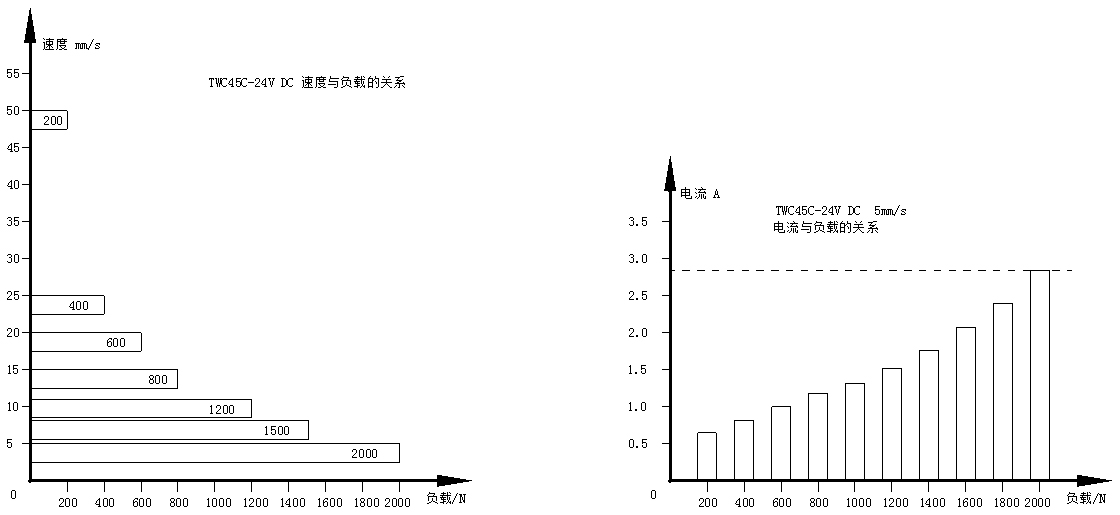

速度、電流與負載關系圖Speed, current and load diagram
